上海LED电子显示屏质量鉴定
摘要:上海市某人民法院委托华碧司法鉴定所对涉案P16全彩LED电子显示屏是否存在质量问题等进行物证鉴定。华碧司法鉴定根据现场勘验情况、实验室物证检测数据与结果,以及相关国标、合同约定进行验证试验与综合分析,做出了综合判断,鉴定出涉案LED显示屏存在花屏、色差、马赛克的质量缺陷,不符合SJ/T 11***-2003《LED显示屏通用规范》及《合同参数》技术要求;涉案LED屏的花屏、色差、马赛克的质量问题原因是LED模块电路和芯片引脚有锈蚀的现象,该现象的出现与箱体的防护性能未达行业标准的要求有关,并出具了相关物证鉴定结论。
华碧[2013]物鉴字第***号
1. 委托单位:上海市某人民法院
2. 委托事由:对1、由被告提供给原告P16全彩LED电子显示屏是否存在质量问题;2、如存在质量问题,造成该问题的原因是什么进行物证鉴定。
3. 委托日期:2012年12月14日
4. 鉴定材料:
1)、文件清单:
    (1)、《委托鉴定书》一份
    (2)、《室外P16全彩LED显示屏工程施工合同》一份内含技术参数3页(以下简称《合同参数》)
2)、样品清单:良品显示模块3个,不良显示模块3个(取样位置分别位于显示屏的14行8列,3行14列,8行2列),LED控制卡一块
5. 鉴定地点:华碧司法鉴定所、上海某建材市场经营管理有限公司广场
6. 检案摘要:
     申请人上海某建材市场经营管理有限公司A与被申请人上海某电子科技有限公司B承揽合同纠纷一案诉至上海市某人民法院,该院申请对被告提供给原告的P16全彩LED电子显示屏进行物证鉴定,我所受理了此鉴定。
7. 鉴定过程(略)
8. 综合分析及检验结果(略)
9. 鉴定过程图片

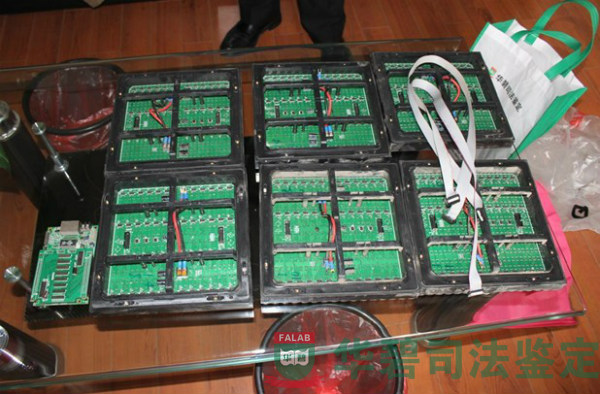

LED电子显示屏
图1: 样品外观照

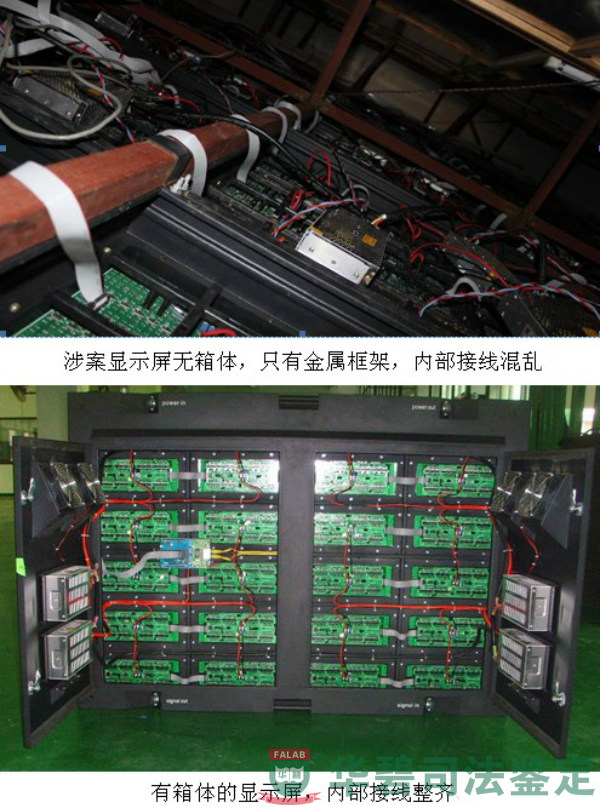

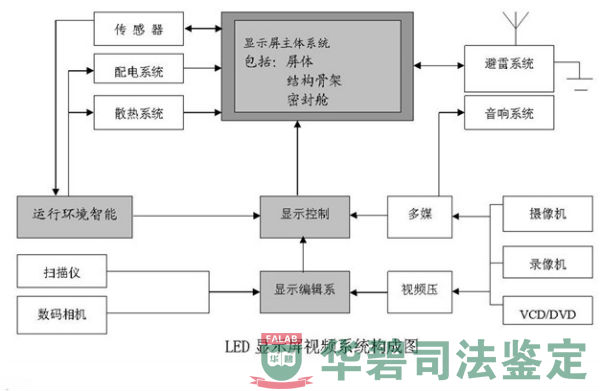

LED显示屏系统构成图
图2:LED显示屏系统构成图

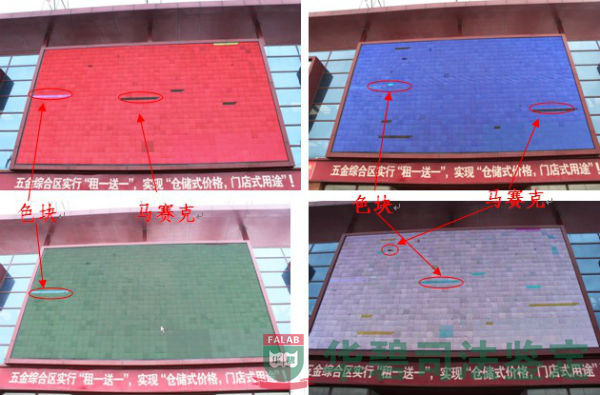

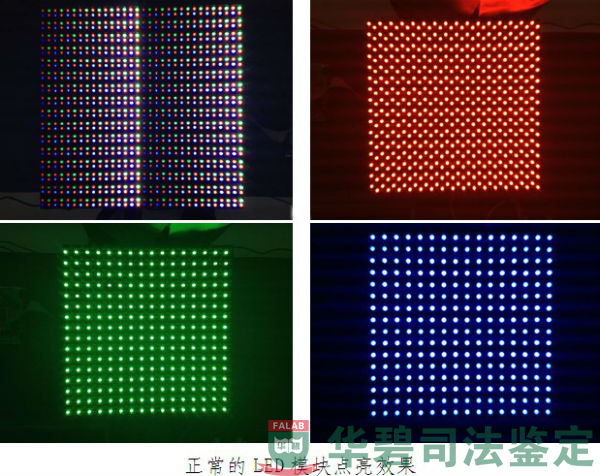

分别点亮红蓝绿白色效果图
图3:分别点亮红蓝绿白色效果图

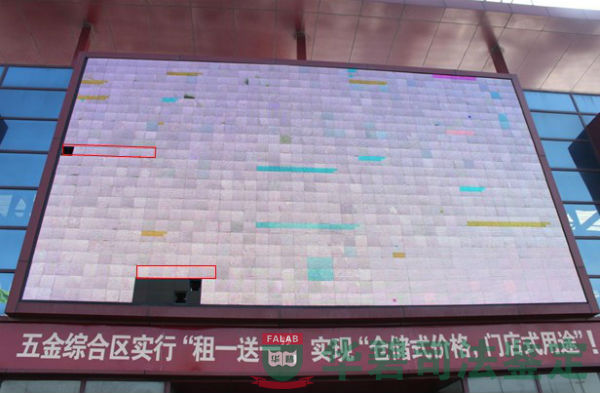

取样模块位置
图4:确认取样模块位置

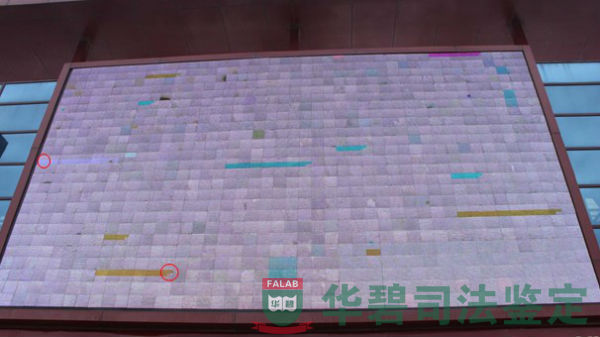

用好的模块更换取下的不良模块
图5:用好的模块更换取下的不良模块

LED模块存在问题
图6:LED模块存在问题图片

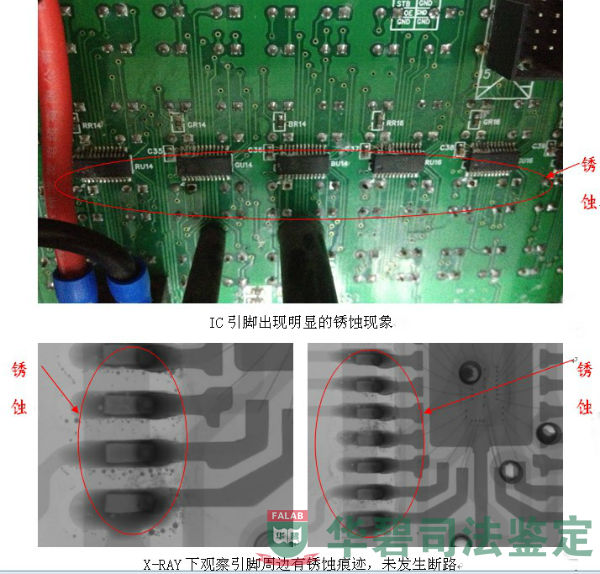

IC引脚出现明显腐蚀现象
图7:样品外观观察图片

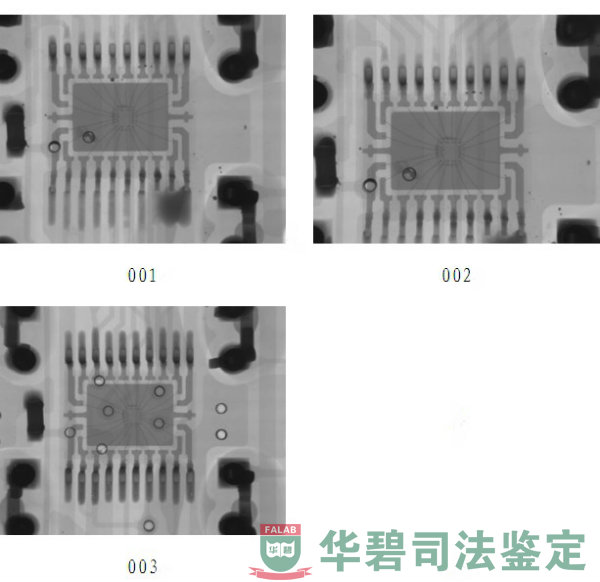

样品X-ray观察图片
图8:样品X-ray观察图片

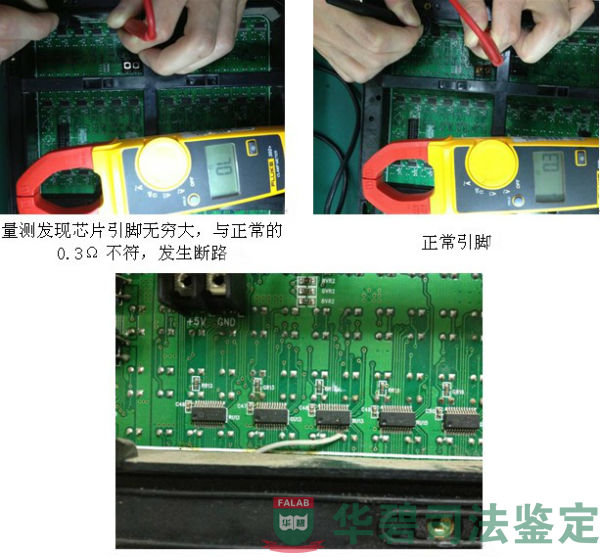

量测IC引脚对地电阻过程1
图9:量测IC引脚对地电阻过程1

量测IC引脚对地电阻过程2
图9:量测IC引脚对地电阻过程2
